OWL固定美国猫头鹰OWL—382固定雷达测速仪|抓拍测速仪是为固定雷达用的OWL固定雷达使用手册. 适用的软件版本为Ver版本，支持尾部抓拍系统，车长计算，雷达倾角校正。新增加从计算机到雷达 测速仪的查询命令。

1.数据通讯协议：RS232C,8 比特数据，1比特停止位，无校验位。

2.速度测量输出：

拜特定义
BYTE 1 ：      FFH
BYTE 2：       目标速度低位
BYTE 3：       目标速度高位
目标速度 =目标速度高位*128 +目标速度低位.

3. 从计算机到雷达 测速仪， RS232C接口信号的规范：

改变参数:

拜特定义
1) ： 0x88

2):      目标速度检测灵敏度(0X31到 x04f，对应目标速度检测灵敏度1到31)

3）：雷达倾角校正，（100到150。目标速度输出＝目标速度×雷达倾角校正×0.01，雷达倾角校正与实际的雷达安装倾角有关）

4）限速值40到127之间。

5）回车(0x0d)

雷达倾角校正= 100 ? cos(实际的雷达安装倾角).

OWL固定美国猫头鹰OWL—382固定雷达测速仪|抓拍测速仪举例：

雷达倾角为0时从计算机送数据为： 88 4F 64 30 0D 8A 8A 8A 8A 8A 8A 8A 8A 0D

雷达倾角为30度时从计算机送数据：88 4F 73 30 0D 8A 8A 8A 8A 8A 8A 8A 8A 0D

雷达倾角为35度时从计算机送数据：88 4F 7A 30 0D 8A 8A 8A 8A 8A 8A 8A 8A 0D

注：例子中都是16进制数。

保存参数(必须在改变参数后0.2秒内发出):

拜特定义

1) 0x8A

2) 0x8A

3 0x8A

4) 0x8A

5) 0x8A

6) 0x8A

7) 0x8A

8) 0x8A

9) 0x0D

 5. 雷达 测速仪RS232C接口接头：SUB-D 9 PIN， FEMALE (9孔)。输出 PIN2. 输入 PIN3，接地 PIN5。

6. 工作电压: 12V 到15V, 工作电流: 0.5mA.

7. 按键说明

1) 同时按下HOLD和MODE键，改变波特率，从9600 到19200。
2)按下MODE键，改变速度测量灵敏度，从0到31。灵敏度0 为室内测试模式。

为确保测量灵敏度。固定测速灵敏度一般调整为25以上为宜。

3)按下ON/OFF键，抓拍雷达关闭，系统设置被保存。

8.使用说明

1) 通电以后雷达立即自动开启。安装在支架上，不必担心停电以后的重新启动。

1) 标准计算机串行RS232接口， 双向通讯。波特率可调。

2) 速度测量灵敏度31档可调。

3) 速度测量灵敏度,与安装支架高度, 下倾角度有关.

4) 从目标进入雷达波束起,速度测量输出反应时间为10+/-1.5毫秒. 速度为非零的测量结果可以用于头部抓拍系统.

5) 目标离开雷达波束后雷达立即输出速度为零的测量结果, 速度为零的测量输出反应时间为7+/-1.5毫秒. 速度为零的测量结果可以用于尾部抓拍系统.

6) 车长计算方法: 目标进入雷达速度输出与目标离开雷达速度输出的时间差/速度.

9.使用步骤

1) 通电以后,等待自检完成,同时按下HOLD和MODE键，改变波特率，从9600 到19200。选择你需要的波特率. 按ON/OFF键,保存你选择的波特率.
2)将雷达安装在支架上,向前方下倾30度左右(25度到35度),对准车道的中心. 雷达输出连到超速抓拍电子警察.

3)按下MODE键，选择速度测量灵敏度为1.

5)慢慢按下MODE键，增加1档速度测量灵敏度, 直到对于最小的轿车,刚刚能够输出速度测量数值.

8)慢慢按下MODE键两次，增加2档速度测量灵敏度. 记录这个速度测量灵敏度.

9)按ON/OFF键,保存你的选择.

10)按ON/OFF键,重新开机.

11)调整摄像镜头的角度, 向前方下倾25度到35度,直到能够准确抓拍高速公路上的车牌. 下倾角度与电子警察的抓拍反映时间有关.

12)速度测量灵敏度,可以通过从计算机到雷达 测速仪的RS232C接口信号调整.

13）根据雷达安装倾角，查出雷达倾角校正，通过从计算机到雷达 测速仪的RS232C接口，把雷达倾角校正送入雷达，并且用0X8A命令保存参数。

10.室内检定

1）按下MODE键，选择速度测量灵敏度为0.此为计量院室内计量检定专用模式。

从计算机到雷达测速仪， 查询命令：

拜特定义
1)： 0x81

2）：0x0d（回车）

从雷达 测速仪到计算机输出：

拜特定义
BYTE 1：       FDH

BYTE 2：        雷达系列号1。
BYTE 3：        雷达系列号2。
BYTE 4：        雷达系列号3。
BYTE 5：        雷达系列号4。
BYTE 6：        0x00。 请忽略这个数值。

电气参数

(1) 工作电压：标称值+12VDC，值+16V，最小值+10.5V。

(2) 工作电流：工作电压为+12VDC时，稳定工作电流< 0.4A。

(3) 微波发射频率：K 波段 24GHz。

(4) 微波发射功率P。：≤10mW。

(5) 雷达波束宽度：在3dB点为±3°。

(6)极化方式： 右旋园极化。

(7)接收机二极管额定烧毁功率：100mW。

OWL固定美国猫头鹰OWL—382固定雷达测速仪|抓拍测速仪测速参数：

（1） 测速范围：5km/h～320km/h；

（2） 测量精度：±1km/h；

（3） 反应时间：10ms

机械参数

K波段：  圆筒型外壳；尺寸：φ90 mm×110mm；重量：0.9Kg。

环境参数

(1) 允许工作温度-40～+60°C；

(2) 允许存放温度-40～+70°C；

相对湿度 在+60°C时，不大于90%。

雷达浪涌保护器说明:

雷达通过雷达浪涌保护器与外界相连.雷达浪涌保护器能***提高雷达系统在恶劣环境下的抗干扰和生存能力.

正常工作电压：值+18V.

尺寸：90 mm×100mm×70mm；重量：0.1Kg。

雷达与雷达保护器之间通过一根0.4米的电缆直接相连. 雷达保护器通过一根2米的电缆,可以连到电子警察的工控机上. 2米电缆的各个电线的颜色和功能是,

红色线: 给雷达的电源, +12V.

棕色线: 雷达的地线.

绿色线: RS232信号的地线.

紫色线: 雷达RS232信号的输入.

橙色线: 雷达RS232信号的输出.

RS485雷达浪涌保护器说明:

        在RS232雷达浪涌保护器的基础上，增加了数据的传输距离，传输距离可达2公里。

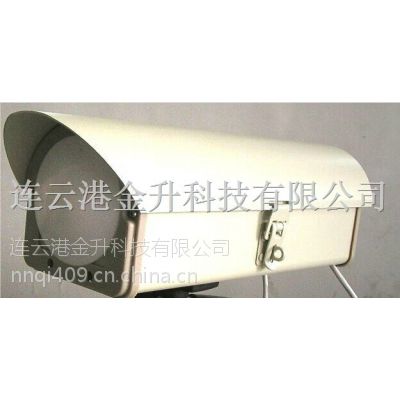

正常工作电压：220V  [注：必须使用我公司提供的防护罩]

              12V   [注：如果不使用我公司提供的防护罩，在RS485的电

路板上有12V电源线的连接线（线的颜色暂时未

定）]

尺寸：90 mm×100mm×70mm；重量：0.1Kg。

       雷达与雷达保护器之间通过一根0.4米的电缆直接相连. 雷达保护器通过一根

2米的电缆,可以连到电子警察的工控机上. 2米电缆的各个电线的颜色（线的

颜色暂时未定）和功能是：

      1号线：RS485信号的同相输出；

      2号线：RS485信号的反相输出；

      3号线：RS485信号的反相输入；

      4号线：RS485信号的同相输入。

OWL固定美国猫头鹰OWL—382固定雷达测速仪|抓拍测速仪抓拍信号线说明：

黑色线为地线，绿色线为信号线。雷达启动时，集电极输出高，雷达正常工作时，目标不超速信号输出为低，超速输出高，需要配上拉电阻。上拉电阻的阻值建议为，如果上拉电源是5v，阻值10K，如果上拉电源12v，阻值100K。
